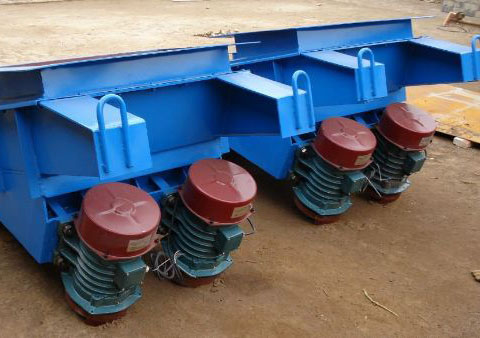

  K型往復式給料機-往復式給煤機產品外形示意圖(K型往復式給料機)

  K型往復式給料機(往復式給煤機)系列產品用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。

  K型往復式給料機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。K型往復式給料機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運，可將散料經料倉或直接進行均勻的轉載到膠帶機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻 給料.本設備機體安裝于料斗下，傳動裝置為懸掛式，根據給料量的大小可分：K1、K2、K3、K4等幾種型號。

  K型往復式給料機(往復式給煤機)產品工作原理與結構說明：

  K型往復式給煤機由機架、底板(給煤槽)、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。

  本系列往復式給料機可根據需要設有帶漏斗、不帶漏斗兩種形式。給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。

  K型往復式給料機(往復式給煤機)產品主要特點:

  1、工作可靠、壽命長，重量輕，體積小，維護保養方便。

  2、結構簡單，運行可靠，調節安裝方便;采用封閉式框架結構，大大提高了機架的剛度。

  3、裝有限矩型液力偶合器，能滿載啟動，過載保護。

  4、大給料量可達1200t/h(煤),是目前國內大的往復式給料機。

  5、采用了先進的平面二次包絡環面騾桿減速器設計，承載能力大，傳動效率高。

  6、側襯板、斜襯板與底板之間留縫可調，能比較準確地控制留縫大小，大大減少了漏料。

  7、驅動裝置對稱布置，并采用雙推桿 ，使整機愛力均衡，傳動平穩，消除了底板往復時的扭擺現象。

  8、底板有立向筋板，并用三道通長托輥支承，保證了底板本身剛度，消除了現有往復式給料機底板工作中彎曲變形的弊病。

  9、襯板由小塊耐磨鋼板拼成，這樣不僅更換時輕便容易，而且可以根據實際磨損情況，有針對性地更換磨損了的襯板塊，從而使材料合理利用 ，降低維修費用。

  K型往復式給料機(往復式給煤機)產品外形示意圖：

  K型往復式給料機(往復式給煤機)產品技術參數表：

  型號規格

  K-0

  K-1

  K-2

  K-3

  K-4

  給料

  能力

  (t/h)

  底板行程

  (mm)

  曲柄

  位置

  無煙煤

  煙煤

  無煙煤

  煙煤

  無煙煤

  煙煤

  無煙煤

  煙煤

  無煙煤

  煙煤

  200

  150

  100

  50

  4

  3

  2

  1

  100

  75

  50

  25

  90

  67

  45

  22

  150

  112

  75

  39

  135

  100

  68

  34

  225

  170

  133

  55

  200

  150

  100

  50

  330

  247

  165

  83

  300

  220

  150

  75

  590

  440

  295

  148

  530

  395

  268

  132

  曲柄轉速(r/min)

  57

  57

  57

  62

  62

  電動機

  型號

  YB160M1-8

  (Y160M1-8)

  YB160M1-8

  (Y160M1-8)

  YB160M1-8

  (Y160M1-8)

  YB160M-6

  (Y160M-6)

  YB200L1-6

  (Y200L1-6)

  功率(kw)

  4

  4

  4

  7.5

  18.5

  轉速(r/min)

  720

  720

  720

  970

  970

  減速機

  型號

  JZQ-350

  JZQ-350

  JZQ-350

  JZQ-400

  JZQ-500

  速比

  12.64

  12.64

  12.64

  15.75

  15.75

  允許

  大粒度

  (mm)

  含量10%以下

  250

  350

  400

  500

  700

  含量10%以上

  200

  300

  350

  450

  550

  設備

  重量

  (kg)

  帶 料 斗

  1127

  1251

  1481

  1927

  2737

  不帶料斗

  1026

  1144

  1342

  1735

  2505

  K型往復式給料機(往復式給煤機)產品主要外形尺寸對照表:

  型號

  A

  B

  C

  H

  H1

  H2

  H3

  L

  11

  12

  13

  14

  15

  16

  K-0

  1360

  3100

  846

  210

  210

  325

  1051

  2450

  840

  1000

  800

  750

  1040

  750

  K-1

  1360

  3100

  1112

  210

  210

  325

  1051

  2450

  840

  1000

  800

  750

  1040

  1000

  K-2

  1360

  3540

  1112

  208

  208

  325

  1297

  2850

  1150

  1250

  1050

  1000

  940

  1000

  K-3

  1352

  3950

  1360

  250

  250

  345

  1340

  3270

  1400

  1500

  1300

  1250

  1157

  1250

  K-4

  1622

  4740

  1632

  330

  330

  345

  1543

  3850

  1700

  1750

  1550

  1550

  1435

  1500

  表二：

  型號

  17

  18

  19

  110

  111

  112

  n*113

  114

  n*115

  116

  N*MD

  K-0

  550

  500

  500

  830

  35

  191

  1*200

  131

  1*190

  190

  14*M20

  K-1

  800

  750

  750

  1080

  35

  275

  1*280

  131

  1*190

  190

  16*M20

  K-2

  800

  750

  750

  1080

  35

  208

  1*208

  91

  1*225

  225

  17*M20

  K-3

  1050

  1000

  1000

  1300

  35

  273

  1*273

  91

  1*290

  290

  17*M20

  K-4

  1300

  1250

  1580

  1580

  35

  270

  1*270

  96

  1*320

  220

  20*M20

  說明:

  1.K型往復式給料機有帶漏斗與不帶漏斗及帶調節閘門與不帶閘門組合成的多種型式,如帶漏斗,帶調節閘門;帶漏斗不帶調節閘門。

  2.調調節閘門時,其給料量受調節閘門控制。

  3.一般供貨時為普通電機,電壓380V,ZQ型減速機,如有特殊要求,需訂貨時說明,如用660電壓電機,防爆電機,其它型號減速機等。

  K型往復式給煤機安裝說明：

  K型往復式給煤機給煤機體(或漏斗)是固定在料倉口下，在安裝前需要找平，將機架與料倉口用螺栓緊固，然后再將傳動平臺找正，H形架與機架、傳動平臺焊牢。減速機、電機找正，調節好后，螺栓緊固。
